La norme NF garantie la qualité et la sécurité des produits ou services certifiés par l'organisme indépendant AFNOR. En plus de garantir la conformité du produit par rapport aux normes françaises en vigueur, elle répond aussi à des critères de qualité supplémentaires qui correspondent aux besoins de l'utilisateur.

Les commandes modulaires se mettent dans votre tableau électrique pour compléter les disjoncteurs et interrupteurs différentiels.

Dans tous vos travaux d'électricité, il est très important de faire attention à la norme NF C 15-100 qui réglemente toutes les installations électriques.

Le coffret de communication est tout d'abord devenu obligatoire pour les maisons dont le permis de construire est postérieur au 31 juillet 2010 selon la norme NF C 15-100 (c'est la norme qui fixe la réglementation d'une installation électrique).

Pour votre installation électrique plusieurs types de câbles et de fils vous sont demandés par la norme NF C 15-100.

Choisir ses interrupteurs et ses prises électrique devient de plus en plus délicat car il y a beaucoup de choix sur le marché actuel de l'électricité : prix discount, marque, luxe...

Quel choix d'appareillage prioriser ?

• Dooxie
• Céliane
• Mosaic

• Odace
• Ovalis

Appareillage Hager :

• Essensya
• Gallery

Concernant l'extérieur de votre maison (façade, garage, terasse et cabanon de piscine...) retrouvez nos gammes d'appareillage extérieur étanche IP55 :

• Legrand Plexo
• Schneider Mureva
• Hager Cubyko
• EUR'OHM OxxO

Une fois votre choix réalisé, n'oubliez pas de prendre également une boîte d'encastrement adaptée afin de protéger au mieux les mécanismes dans vos cloisons.

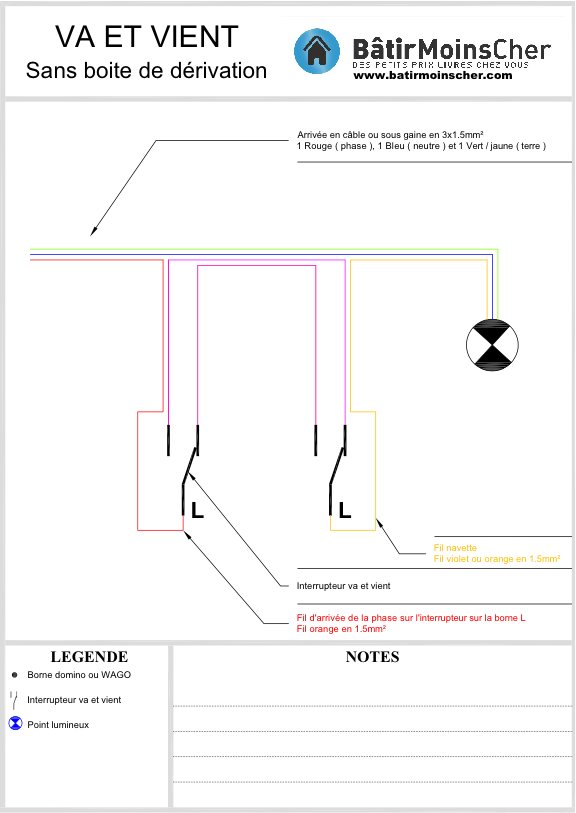

En effet le fabriquant LEGRAND utilise la même référence de mécanismes Céliane que ce soit pour les simples interrupteurs va et vient que pour les doubles.

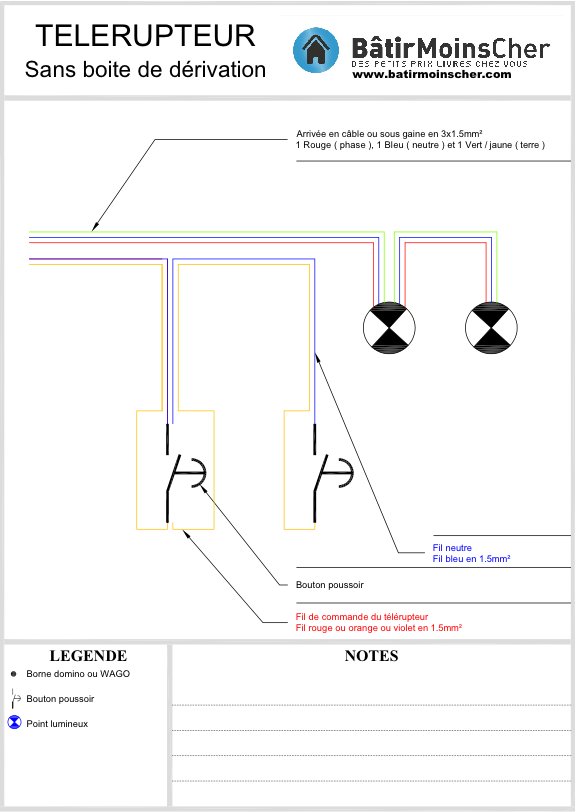

Un bouton poussoir permet la commande d'un même éclairage  avec plus de deux interrupteurs. Le bouton poussoir est raccordé à un télérupteur.

Le câblage est simple, vous arrivez du télérupteur (lui même alimenté et protégé par un disjoncteur 10A ) en fil 1,5mm² rouge et vous raccordez également un . Il ne reste plus qu'à amener 3 fils (bleu, rouge, vert/jaune) ou  aux lampes concernées !

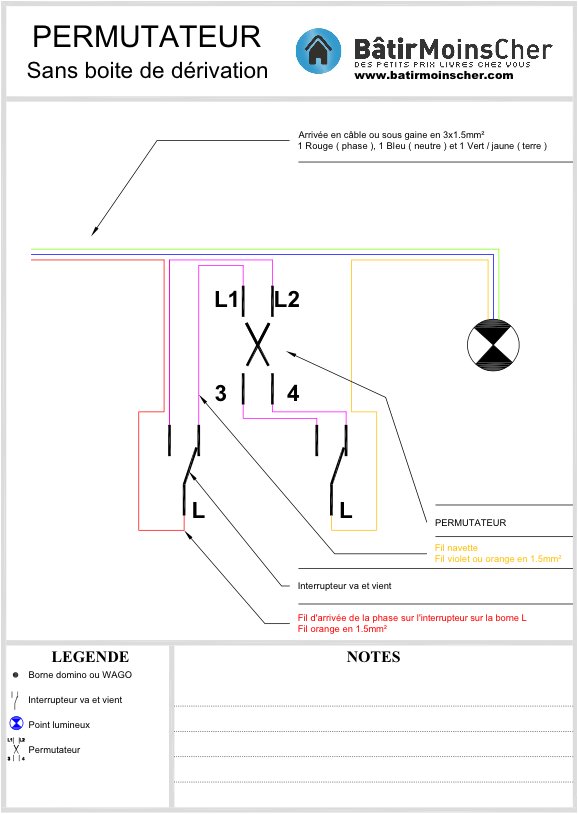

Le permutateur est un interrupteur qui permet d'ajouter un ou plusieurs points de commande sur une installation en va et vient. Il est souvent plus simple de l'installer en rénovation que de mettre un télérupteur.

Vous amenez la phase à un interrupteur va et vient en fil rouge en 1,5 mm², ensuite vous repartez avec des fils navette (en orange ou violet) vers le permutateur. De là vous repartez vers un deuxième va et vient (toujours avec des fils navette en 1,5 mm²). Sur le dernier va et vient  vous allez alimenter la lampe (le fil de retour lampe est en ).

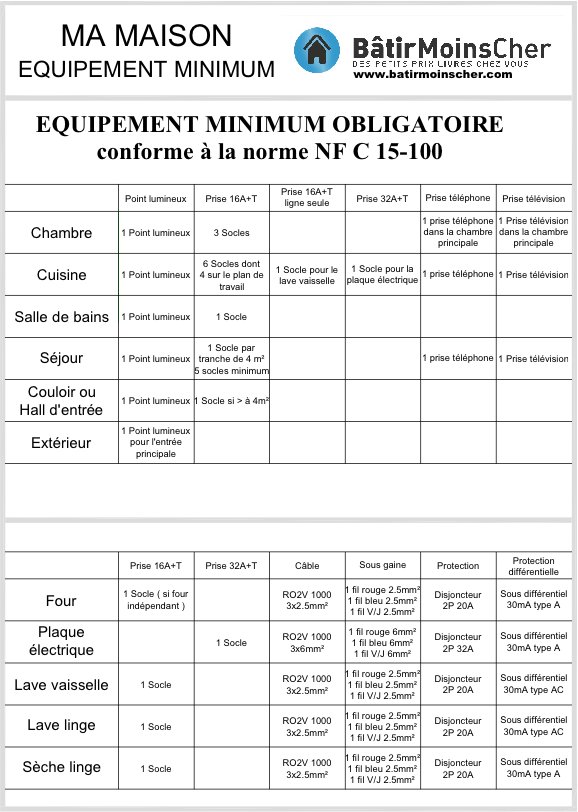

La norme qui régit les installation électrique NF C 15-100 impose un équipement minimum à une maison d'habitation.

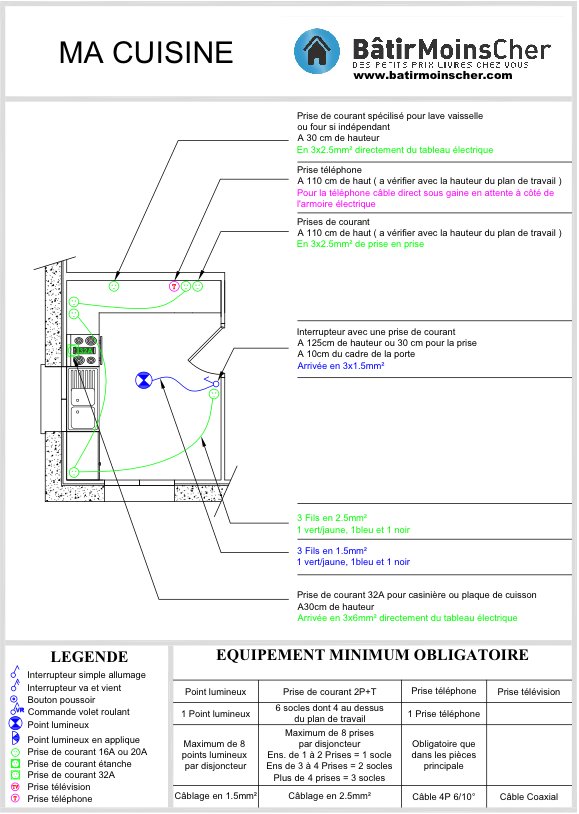

Voici ci dessous un schéma explicatif de l'installation électrique de votre cuisine pour ne rien oublier !

Pour l'achat d'un chauffe-eau qui correspond réellement à votre besoin et à votre budget, vous devez réfléchir aux trois points clés qu'il y a à se poser :

Comment faire son choix devant une aussi large palette, lorsque l’on ne voit pas réellement la différence entre tous ces types de radiateurs électriques.

Certains vous préconiseront des  pour leur rapidité de monter en température, alors que d’autres vous orienteront vers des  qui  diffusent une chaleur douce et régulent plus facilement la température de vos pièces de vie. On vous dira que pour du locatif on suggère d’avantage des convecteurs électrique, mais le choix vous appartient.

Pour bien faire voici la première questions à se poser. De quelle est le volume de la pièce où je vais poser mes radiateurs électriques ?

En fonction du volume à chauffer la puissance varie et par conséquent votre budget aussi.

On compte en moyenne une puissance de 100 W/m2 pour une maison. Petite astuce, appliquer un coefficient multiplicateur en fonction de votre situation:

•   Retirer 20 % pour les appartements entourés de voisins chauffés.

•   Retirer de 5 à 10 % pour les chambres et les pièces ensoleillées.

•   Ajouter 10 % pour les salles de bains (ou prévoir un sèche serviette avec ventilation)

•   Ajouter de 5 à 15 % pour les pièces à grandes surfaces vitrées et situées au nord. Ajouter 10 % par tranche de 500 m d'altitude.

Une fois votre calcul fait vous connaissez la puissance qu’il vous faudra choisir pour vos radiateurs électriques.

            Important : Chassez les idées préconçues, un radiateur convecteur chauffe autant qu’un panneau rayonnant ou qu’un radiateur en fonte. (1Watt = 1Watt et rien d’autres) Ce qui change en revanche, c’est la perception et le confort de la chaleur dégagée par vos radiateurs électriques et l’inertie.

Le radiateur convecteur  a une montée en température ultra rapide, le système de convection fait que la chaleur monte vers le plafond et par conséquent, la mise en marche est sollicitée davantage pour réguler la température de votre pièce.

Son atout  principal est le prix. C’est l’entrée de gamme en matière de système de chauffe, il n’en reste pas moins efficace et suffisant si votre maison est bien isolée.

Notre conseil : le convecteur convient aux pièces de petits volumes à température spécifique (buanderie, combles aménagés, chambre, cuisine) et bien isolées. Installez- le à proximité d’une porte ou d’une fenêtre. Les convecteurs à sortie frontale  sont conseillés par rapport aux modèles à sortie verticale, qui noircissent vos murs.

            Le radiateur panneau rayonnant est devenue le plus couramment posé par les professionnels du chauffage. Idéal pour une chambre ou un bureau, ce type de radiateur électrique est déjà plus économique grâce à son rayonnement qui assure une  inertie  qui se ressent immédiatement pour votre bien-être. Idéal pour des pièces à plafond haut car il chauffe devant contrairement à la convection qui est une chaleur montante

Notre conseil : Il est préférable de les poser sur une paroi isolée afin de limiter les pertes à l’arrière des appareils.

            Le radiateur électrique à inertie pour une sensation de chaleur douce est le plus  « économique »  lorsqu’il est couplé à un thermostat d’ambiance  mais surtout le plus confortable en terme de chaleur ressentie et de bien être.

Son corps de chauffe est le plus souvent en fonte, mais on le trouve aussi avec des matériaux comme de l’aluminium voir même en résine. Certains sont équipés d’un fluide caloporteur qui assure l’inertie de vos radiateurs électriques.

L’avantage est l’inertie totale de ces radiateurs : la résistance va chauffer le matériau. Une fois arrivé à température désirée le système de chauffe s’arrête, pour autant la restitution de la chaleur émise par le matériau, elle, va continuer a émettre de la chaleur.

C’est le type de radiateurs qui propose aussi, le plus large choix en matière de  afin qu’ils puissent s’intégrer parfaitement à votre intérieur.

En résumé voici un tableau récapitulatif des caractéristiques principales de chaque type de radiateur.

Légende : 1 : faible / 2 : moyen / 3 : excellent

Pour automatiser votre portail, il suffit d'y installer le moteur qui correspond. Vous n'avez pas à changer de portail ni à changer la façon de l'ouvrir (portail coulissant ou à battant).



Pour choisir la bonne motorisation pour portail  qu'il vous faut, voici ce que l'on va vous demander :



- Le poids du portail.

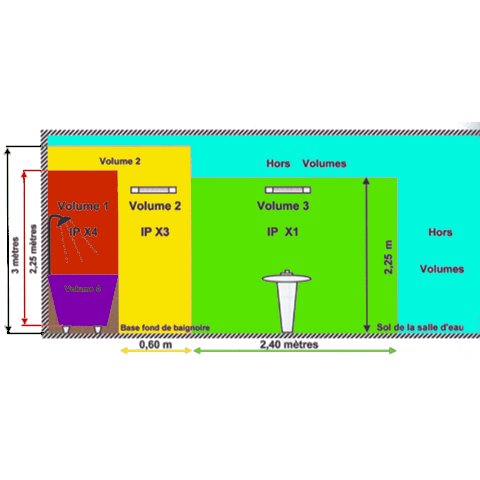

L'installation électrique dans une salle de bain (local humide) est soumise aux directives de la norme NFC 15-100.

La norme NFC 15-100 fixe la réglementation des installations électriques en France.

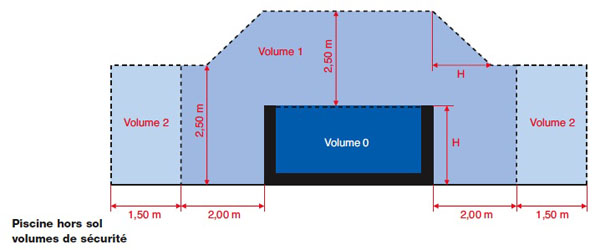

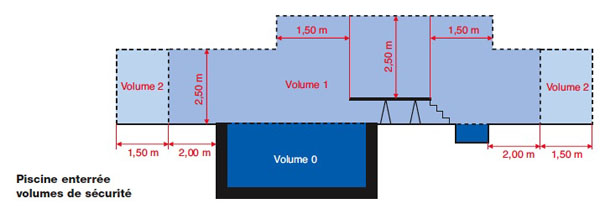

Comme pour une salle de bain, la norme NFC 15-100 adaptée à la piscine distingue 3 volumes :

Le volume 0 :

Dans ce volume, aucun appareillage* ou appareil d'utilisation** n'est autorisé à l'exception de ceux alimentés en très basse tension (TBTS) soit 12 volts alternatif ou 30 volts continu.

Le volume 1 :

Dans ce volume, appareillage* et appareil d’utilisation** ne sont pas admis sauf dans le cas d’une alimentation électrique très basse tension (TBTS). Pour les piscines hors sol, par exemple, une prise de courant protégée par un disjoncteur différentiel 30 mA est acceptée à 1,25 m du bassin et située à 0,30 m au moins au-dessus du niveau du sol.

Le volume 2 :

Les appareillages* et appareils d’utilisation** sont acceptés s’ils sont alimentés en TBTS ou protégés par un disjoncteur différentiel 30 mA ou un transformateur de séparation. Les luminaires sont classe 2.

Nota Bene :
* Un appareillage comprend les prises de courant, les boîtiers, les interrupteurs... etc
** Un appareil d'utilisation comprend les projecteurs, les pompes, les éclairages extérieurs... etc

Les prises RJ45 sont devenues indispensables dans nos habitations. Grâce à elles, nous pouvons répartir les services de communication dans chaque pièce de la maison.

Les prises RJ45 aussi appelées connecteurs RJ45 distribuent, grâce à un coffret de communication et à du câble RJ45, l'Internet, le téléphone, la télévision. De ce fait, de nos jours dans nos maisons, nous avons tous un réseau de communication.

Ce réseau de communication sera plus au moins performant selon la gamme de produit choisit. Plusieurs paramètres sont à prendre en considération...

1 - Quel tableau de communication dois-e choisir ?

Il existe plusieurs type de tableau de communication que les plus grandes marques du marchés de l'électricité (Schneider, Legrand, Michaud... etc) propose en kit selon vos besoins.

Les tableaux de communication grade 1 : Ils permettent de distribuer le téléphone analogique, le téléphone IP, l'Internet. Dans la pratique, le grade 1 est généralement suffisant pour un usage triple-play ( téléphone analogique et IP, Internet, TV IP issue de la box).

Les tableaux de communication grade 2 : Ils distribuent efficacement (recommandé par les fabricants) le téléphone analogique, le téléphone IP, l'Internet.

Les tableaux de communication grade 3 : Ils permettent la distribution sur prises RJ45 de toutes les technologies d'information et de communication soit le téléphone analogique, le téléphone IP, l'Internet mais aussi la télévision VHF/UHF et le sattellite (Grade 3 + SAT).

Le tableau de communication est placé dans la GTL (Gaine Technique Logement) et selon la NF C 15-100 il doit être équipé au minimum de :

- Une prise DTI test.
- Un répartiteur téléphonique.
- Des socles RJ45 alimentant les prises de la maison.
- Le répartiteur de télévision.
- Une barrette de terre.

2 - Les différent types de prises RJ45...

L'équipement minimal selon la norme consiste à 'installer un socle de prise de communication par pièces principales (chambre, séjour, bureau...).

Prise RJ45 UTP : Câble RJ45 à paire torsadée non blindée. Ce type de prise est peu recommandée car pour limiter les les effets des perturbations électromagnétique les fabricants préconise un câble blindé.

Prise RJ45 FTP : Câble RJ45 à paire torsadée écrantée, il est blindé dans son ensemble. C'est le plus courament utilisé, il permet de distribuer le téléphone et l'Internet.

Prise RJ45 STP : Câble RJ45 à paire torsadé, le blindage est fait paire par paire. Cette prise permet de distribuer tout les médias comme le téléphone, l'Internet et la TV. Elle convient parfaitement au réseau de grade 3.


Vous avez toutes les informations nécessaires pour choisir votre réseau de communication, vous trouverez chez Bâtir Moins Cher des prêts à poser Legrand, Michaud, Schneider et Hager. Selon votre budget et vos besoins vous pourrez trouver le tableau de communication que vous souhaitez.

Compteur de consommation

            La RT 2012, avec ses obligations de comptage et d'affichage des consommations d'énergie par usages et par surface, multiplie les obligations d'acquisition de données. Il devient donc nécessaire de mettre en place, dans les logements individuels, des sondes et détecteurs permettant de surveiller les consommations d'énergie liées à la production de chauffage, à la production d'ECS ainsi que la consommation d'énergie électrique engendrée par l'utilisation d'appareils ménagers et luminaires. La mesure des consommations électriques en temps réels peut se faire de manière simple grâce à une prise électrique avec compteur de consommation électrique (en kWh) que l'on branche directement entre la prise du mur et l'appareil dont on veut surveiller l'utilisation d'énergie électrique. Cependant, ces calculateurs ne sont utiles que sur les logements déjà construits.

            Les logements neufs peuvent entre autre, dès leur construction, être doté d'un système de domotique intégrant l'ensemble des capteurs permettant la mesure des différentes consommations afin d'optimiser l'utilisation de l'énergie et de réduire les factures. La surveillance et le contrôle permette un gain de 2 à 4 kWhEP/m²/an sur le bilan CEP. Les détecteurs de présence, liés à la régulation augmentent également le confort en baissant automatiquement les volets lors des vagues de chaleurs estivales, en gérant l'éclairage de manière intelligente, etc ...

            A l'avenir, avec l'augmentation du prix de l'énergie, il ne deviendra plus optionnel d'investir dans de tels systèmes, mais nécessaire.

Certification du matériel électrique des pompes à chaleur

            Les appareils ménagers sont de moins en moins gourmands en énergies. Depuis quelques années, il existe même une étiquette-énergie permettant de déterminer si l'article est économe ou non. Par rapport aux différents éléments concernés par ces étiquette-énergies, celles qui nous intéressent concernent les pompes à chaleur (PAC). L'efficacité énergétique (aussi appelé COP) des PAC est le rapport entre l'énergie produite sous forme de chaleur et l'énergie absorbée pour la produire. Le COP représente le rendement de la pompe à chaleur sur la production de chaleur. Plus le COP est élevé, plus la machine est performante et plus la facture d’électricité sera diminuée. Un appareil avec un COP de 4 va produire 4 fois plus d’énergie qu’il n’en consomme. Les PAC, avec un COP variant entre 5 et 1, sont donc généralement adapté à la RT 2012 limitant et défavorisant les consommations d'énergies électriques primaires.

Détecteurs, sondes et régulation

           Ces appareils de mesures sont certifiés RT 2012 dans le cas où il permettent de réguler les consommations d'énergie. Par exemple, le capteur le plus connu étant le classique thermomètre lié à un thermostat qui permet  de réguler la puissance et la quantité du chauffage. Mais les nouveaux compteurs comportent également des détecteurs d'humidité relative et de taux de CO2 afin de mettre en marche ou non la ventilation mécanique  contrôlé (VMC) qui a pour rôle de renouveler l'air intérieur de la maison. L'ensemble des sondes proposées sur le marché actuel effectuent au minimum ces trois mesures. Cependant, trois types de systèmes se distinguent :

• Les capteurs tels que sondes de température, sondes de pression de qualité d'air
• Les actionneurs, tels que vannes de régulation, volets d'air neuf, ventelles de ventilation
• Les régulateurs, où est inscrit le «cerveau» ou le programme de travail de la régulation.

Chacun de ces systèmes interagit l'un avec l'autre en permanence afin d'assurer une température constante dans la maison, une qualité d'air ambiante adéquate et de qualité. Mais leur rôle principal est évidemment lié à la RT 2012 car ils permettent de réduire nettement les consommations d'énergie en adaptant l'ensemble des systèmes de chauffage et de ventilation aux besoins des habitants de la maison.
