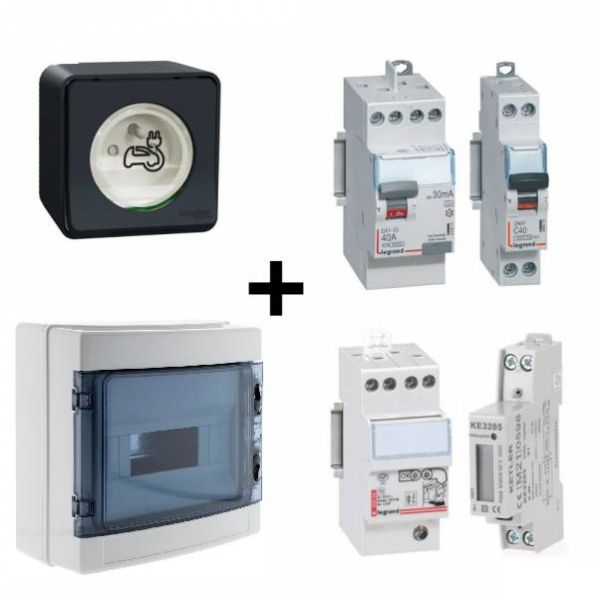

Kit recharge Mureva Styl voiture électrique + compteur et parafoudre

Conseil d'utilisation :

Permet de recharger en toute sécurité les véhicules électriques et hybrides rechargeables utilisant le cordon Mode 2 (ou Mode 1).
Convient parfaitement dans les lieux de vie et lieux de travail.
Raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum (1 ligne par prise) avec protection par disjoncteurs différentiels dédiés réf. 410754 - courbe C - 30 mA - type F (ex Hpi) (ou interrupteur différentiel 30 mA - type F (ex Hpi) + disjoncteur 20 A - courbe C)
L'utilisation d'un parafoudre est recommandée
Installation préconisée entre 0,80 et 1,20 m du sol

Conseil de câblage :

• Distance < 50m → R2V 3G2.5
• Distance > 50m → 3G4

Choissisez la longueur adapté à votre installation avec nos câbles disponibles à la coupe au mètre.

Retrouvez également notre article pour le schéma de câblage de l'installation de votre prise de recharge Green'Up.

Les disjoncteurs composant ce tableau sont munis de bornes de connexion à visser.
Ce tableau électrique est monté et pré-câblé dans nos locaux. Le montage est gratuit.

Caractéristiques de la prise :

Courant nominal 16,0 A
Tension nominale 250,0 V
Mode de pose Saillie
Couleur Gris mat
Modèle Broche de contact de protection
Sans halogène Oui
Verrouillable Non
Avec volet de protection Non
Type de connexion Borne à vis
Traitement de la surface Non traité
Avec voyant indicateur Non
Nombre de phases 1,0
Fréquence 60,0 MHz
Fréquence 60 MHz
Avec dispositif on/off Non
Contact terre Oui
Prise inclinable Non
Protection contre les surtensions Non
Protection différentielle Non
Encastrement isolé Non
Matériau Plastique
Sensibilité / courant de défaut nominal (iδn) 0 mA
Type de fixation Fixation par imbrication
Numéro ral (équivalent) 7035,0
Indice de protection contre les chocs (ik) Ik08
Adapté à la classe de protection (ip) Ip55
Largeur d'appareil 76,0 mm
Hauteur d'appareil 76,0 mm
Profondeur d'appareil 63,0 mm
Nombre de pôles coupés ronds 2
Broche de mise la terre de sécurité Oui

Caractéristiques Inter Différentiel Legrand :

Intensité : 40A
Bipolaires 230 V~
Pour peigne HX³ optimisé universel réf. 4 049 26/37
Type A - Vis/vis
Sensibilité : 30mA
In : 40A
Nombre de modules : 2
Interrupteurs différentiels DX³-ID
Protection tête de groupe
Arrivée haut / départ haut

Caractéristiques Disjoncteur Legrand :

Intensité : 40 A
Uni + Neutre 230 V~ - Courbe C
Pour peigne HX³ optimisé universel mono réf. 4 049 26/37 ou tétrapolaire réf. 4 052 00/01/02/10
Vis/vis
Conformes à la norme NF EN 60898-1

Caractéristiques Compteur Ketler :

Description des pôles : 1 P+N
Nombre de modules: 1
Monophasé
45 A
Affichage LCD
Certifié MID
Tension 240 or 230 V
Certificat de conformité: EN50470-1/3 ; MID B+D

Caractéristiques Parafoudre :

Parafoudres basse tension Type 2 (T2) avec protection intégrée
Protection contre les surtensions transitoires des réseaux 230/400 V~ (50/60 Hz)
Avec protection intégrée contre les courants de surcharge et de court-circuit
Conformes aux normes EN/IEC 61643-11
