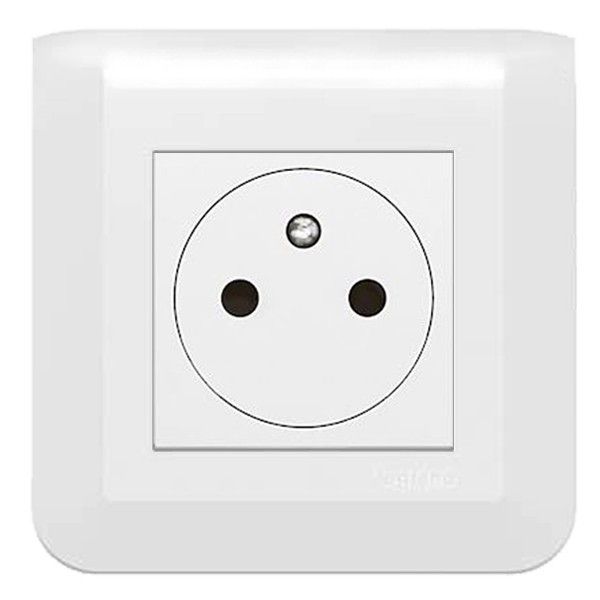

Prise 2P+T 16A Affleurante Mosaic EU Legrand

Prise électrique Mosaic EU 16A 2P+T surface (affleurante) blanche de la marque Legrand. Appareillage complet composé d'une plaque, d'un mécanisme et d'un support de fixation Batibox avec l'option de votre choix (à vis, à griffe ou à griffe longue). Usage en intérieur uniquement. Produit livré non monté.

Plaque simple Mosaic EU référence 277802L Legrand :

• L'encoche présente de chaque côté de la plaque permet un démontage facile et rapide à l'aide d'un outil.
• Cette plaque se clipse sur les supports Batibox 1 poste - 2 modules avec ou sans griffes.

Caractèristiques de la plaque :

• Nombre d'unité : 1
• Sens de montage : Horizontal et vertical
• Nombre d'unités, horizontales : 1
• Nombre d'unités, verticales : 1
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1
• Avec grille de montage : Non
• Montage encastré : Oui
• Couleur : Blanc RAL 9003 finition brillant
• Dimensions l x h x p : 82 x 82 x 9 mm
• Température d'utilisation / d'installation : -5 à 35°C
• Température de stockage : -10 à 70°C
• Résistance aux chocs (IK) : IK04

Mécanisme de prise 16A affleurante Mosaic EU référence 278111L Legrand :

• Modèle : Broche de contact de protection
• Courant nominal : 16 A
• Tension nominale et fréquence: 250 V AC 50-60 Hz
• Section de câble : 2,5-2,5 mm²
• Repiquage possible : Oui
• Type de contact de protection : Rond
• Nombre de contacts actifs (ronds) : 2
• Type de connexion : Borne automatique
• Avec éclips / protection enfant : Oui
• Mode pose : Support de module
• Type de fixation : Par encliquetage
• Couleur : Blanc RAL 9003 finition brillant
• Dimensions l x h x p : 45 x 45 x 38 mm
• Profondeur d'encastrement : 30 mm
• Materiau : Plastique
• Adapté à la classe de protection (IP) : IP41
• Température d'utilisation / d'installation : -5 à 35°C
• Température de stockage : -10 à 70°C
• Résistance aux chocs (IK) : IK04

Spécifications des suports de fixation Batibox :

• Support universel Batibox bi-matière (métal et plastique) pour fixation d'appareillage Céliane, Mosaic et Soliroc.
• Composition de configurations verticales ou horizontales de multipostes par association.
• Pour 1 poste ou 2 modules.
• Livré avec sa coque de protection chantier.

Caractéristiques génériques des suports de fixation Batibox :

• Modèle : Encastré
• Avec clou : Non
• Adapté à des Plaques d'entraxe : 57 mm
• Type de montage des modules d'insertion : Frontal
• Sens du montage : Horizontal et vertical
• Nombre de modules horizontaux (construction modulaire) : 2
• Nombre de modules verticaux (construction modulaire) : 1
• Avec boîte d'encastrement : Non
• Adapté à l'encastrement dans une boîte d'encastrement ronde 60 mm : Non
• Montage encastré : Oui
• Adapté à une boîte de sol : Non
• Adapté à un canal d'allège : Non
• Adapté au montage sur des barres profiées DIN 35 mm : Non

Caractéristiques du support de fixation à vis référence 0 802 51 Legrand :

• Mode de pose : A vis
• Largeur : 74 mm
• Hauteur : 74 mm
• Profondeur : 7,2 mm

Caractéristiques du support de fixation à griffe référence 0 802 61 Legrand :

• Mode de pose : A griffe (longueur griffes : 27 mm)
• Largeur : 74 mm
• Hauteur : 70,9 mm

Caractéristiques du support de fixation à griffe longue référence 0 802 69 Legrand :

• Mode de pose : A griffe (longueur griffes : 37 mm)
