Le
tableau électrique de la maison doit être monté en concordance avec la norme
NF C 15-100, l'
appareillage
et les équipements électriques de la maison.

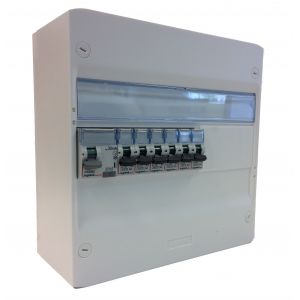

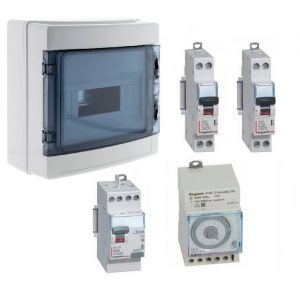

1 - Le choix du tableau électrique (1, 2, 3 ou 4 rangée) se fait en fonction du nombre de
disjoncteurs et d'interrupteurs différentiels que l'on met. Il faut un espace vide d'au minimum 20% pour respecter la norme.
Pour vous donner un ordre d'idée on met en général un tableau 2 rangées pour un studio ou une maison de type F1 au maximum de 35m2, un tableau 3 rangées pour une maison allant du type F2 au F4 de 35m2 à 100m2 de surface, enfin un tableau de 4 rangées pour une maison de type F5 et plus supérieure à 100m2.
2 - Un
interrupteur différentiel se met en tête de chaque rangée du
tableau électrique et protège ainsi une rangée de
disjoncteurs. Plusieurs considération sont à prendre en compte pour choisir quel interrupteur différentiel vous devez mettre :
- Il faut obligatoirement un
interrupteur différentiel 30mA de type A dans un tableau. Ce dernier est en règle générale de 40A et protège le
circuit spécialisé de la plaque de cuisson, le circuit spécialisé lave-linge et éventuellement deux circuits non spécialisés (prise de courant ou
éclairage
). Dans certains cas particuliers, cet
interrupteur différentiel est amené à protéger un ou deux circuits spécialisés supplémentaires, son
courant assigné devra alors être égal à 63A.
- Pour les autres interrupteurs différentiels en type AC on les calibre selon les références ci dessous :
| Surface habitation : |
Inter diff de type AC : |
| |
|
| inférieure à 35m2 |
1 x 40A en plus |
| De 35 à 100m2 |
2 x 40A en plus |
| Supérieure à 100m2 |
3 x 40A en plus |
Attention ! Lorsque les
circuits de chauffage et de
chauffe-eau électriques
sont placés sur un même interrupteur différentiel et dont la somme des puissances est supérieure à 8 kVA, alors il faut remplacer le différentiel par un 63A au lieu d'un 40.
3 - Ensuite il faut choisir les bons disjoncteurs suivant les différents circuits électriques de la maison. La norme NF C 15-100 nous permet de les calibrer facilement :
- Un disjoncteur 16A protège un circuit prise, ce dernier est composé au maximum de 8 socles. La difficulté est de savoir qu'un socle ne vaut pas forcément une prise, alors que vaut un socle ?
| Nombre de prise par boitier : |
Nombre de socles décomptés : |
| |
|
| 1 prise |
1 socle |
| 2 prises |
1 socle |
| 3 prises |
2 socles |
| 4 prises |
2 socles |
| Supérieur à 4 prises |
3 socles |
- Un disjoncteur 20A protège une prise de courant spécialisée qui va alimenter les appareils du type lave-linge, lave-vaisselle, four, congélateur, sèche linge... Un circuit doit être prévu pour chaque gros appareil électroménager supplémentaire. Le chauffe-eau est également protégé par un 20A.
- Un disjoncteur 32A protège le circuit spécialisé de la plaque de cuisson (il sera alimenté en câble de 3G6).
- Un disjoncteur 10A protège le circuit éclairage. Ce dernier est limité à 8 points lumineux. Dans le cas particulier de spots ou de bandeau lumineux on compte qu'un point d'éclairage vaut 300 VA.
- Un disjoncteur de 2A protège la .

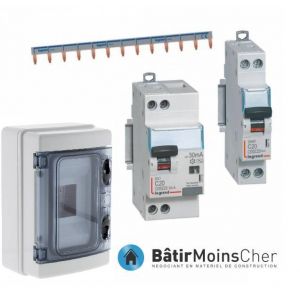

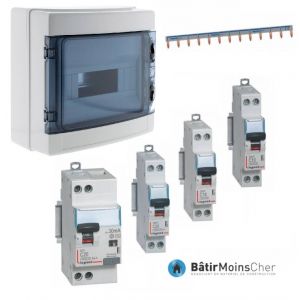

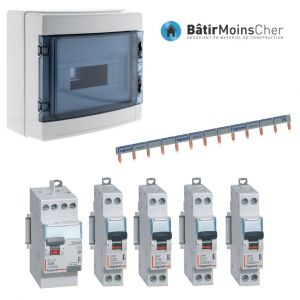

4 - N'oubliez pas que pour raccorder ces différents éléments du
tableau électrique, il existe des
peignes de raccordement
pour faciliter la pose et obtenir un rendu beaucoup plus propre. Il y a des peignes verticaux pour raccorder l'alimentation à tout les
interrupteurs différentiels et des peignes horizontaux ( phase et neutre ) pour relier le différentiel à tout les
disjoncteurs de la rangée.
